技术参数
该设备主要由真空含浸缸、振动装置、正压系统、气动阀门系统、升降系统、振动系统、电控系统组成。

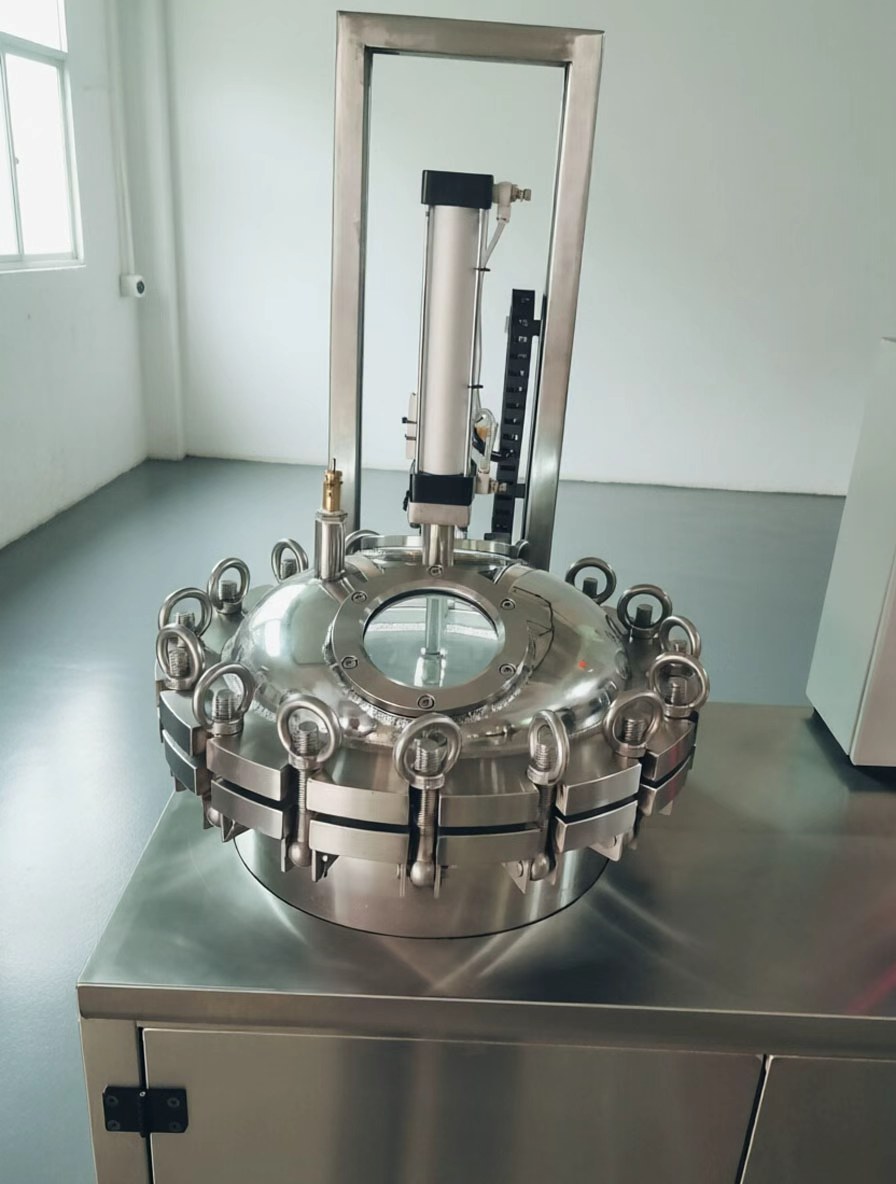

1. 真空含浸缸
1.1 工作空间：直径 400×800mm
1.2 真空度：-10~-95Kpa（相对于大气压）；负压可在此范围内调节，从常压抽真空到 -95Kpa 时间≤10min，保压时间不低于 60min（保压若低时会自动补偿压力）
1.3 供给气压（升降所需的外气源）：0.5Mpa
1.4 工作方式：连续工作制
1.5 配有振动装置
1.6 材料：缸体不锈钢；缸盖及罐底不锈钢
1.7 缸盖采用气动开启结构
1.8 缸体上设有观察孔，可以观察内部工作状态
1.9 缸体设抽真空口、排真空口、真空压力表、真空压力传感器接口、气压开盖安全插销等与真空有关的配件
1.10 含浸缸盖上配有安全压力表，压力表的设定只可在合同指定的范围内 8 公斤压力，不可超过此压力
2. 振动装置
2.1 功率：400W
2.3 材质：振动盘，铸铁材质
2.4 配有调速器，振动调速可以调节
3. 真空系统
3.1 由 XD-40 真空泵对系统抽真空，最大抽速 10L/S，功率：1.5KW，电压：380V
3.2 使用真空度：-0.095MPa；真空泵绝对真空度：6×10⁻²Pa
3.3 阀门采用不锈钢高平台气动阀门组成，稳定性强
3.4 真空仪表采用日本进口 SMC 数压真空压力表，自动检测压力，压力值可自行按需要要求设定
4. 气压升降系统
4.1 作用：用于含浸盖体及内部浸漆框升降开启及关闭动作
4.2 由多组气缸及气管管路组成
4.3 气动三联件
4.4 加压管路、阀门、压力表、气缸等组成
5. 全自动控制方式
全工艺过程模拟显示、7.5 寸触摸屏（信捷品牌）、总空开、空开、接触器、热继电、中间继电器、数显压力仪表与模拟量信号采集显示系统的压力，柜内照明、报警灯等电器原件组成。
优点

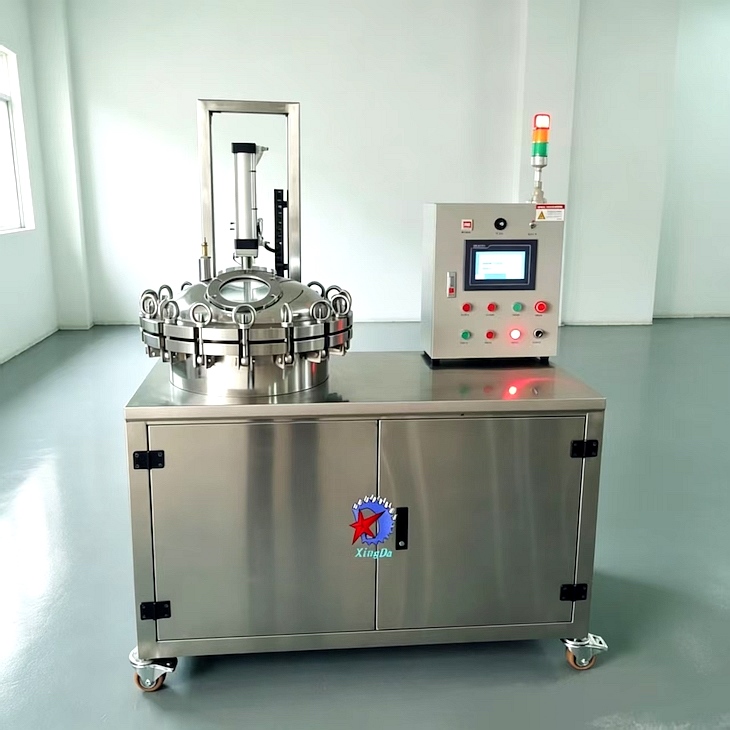

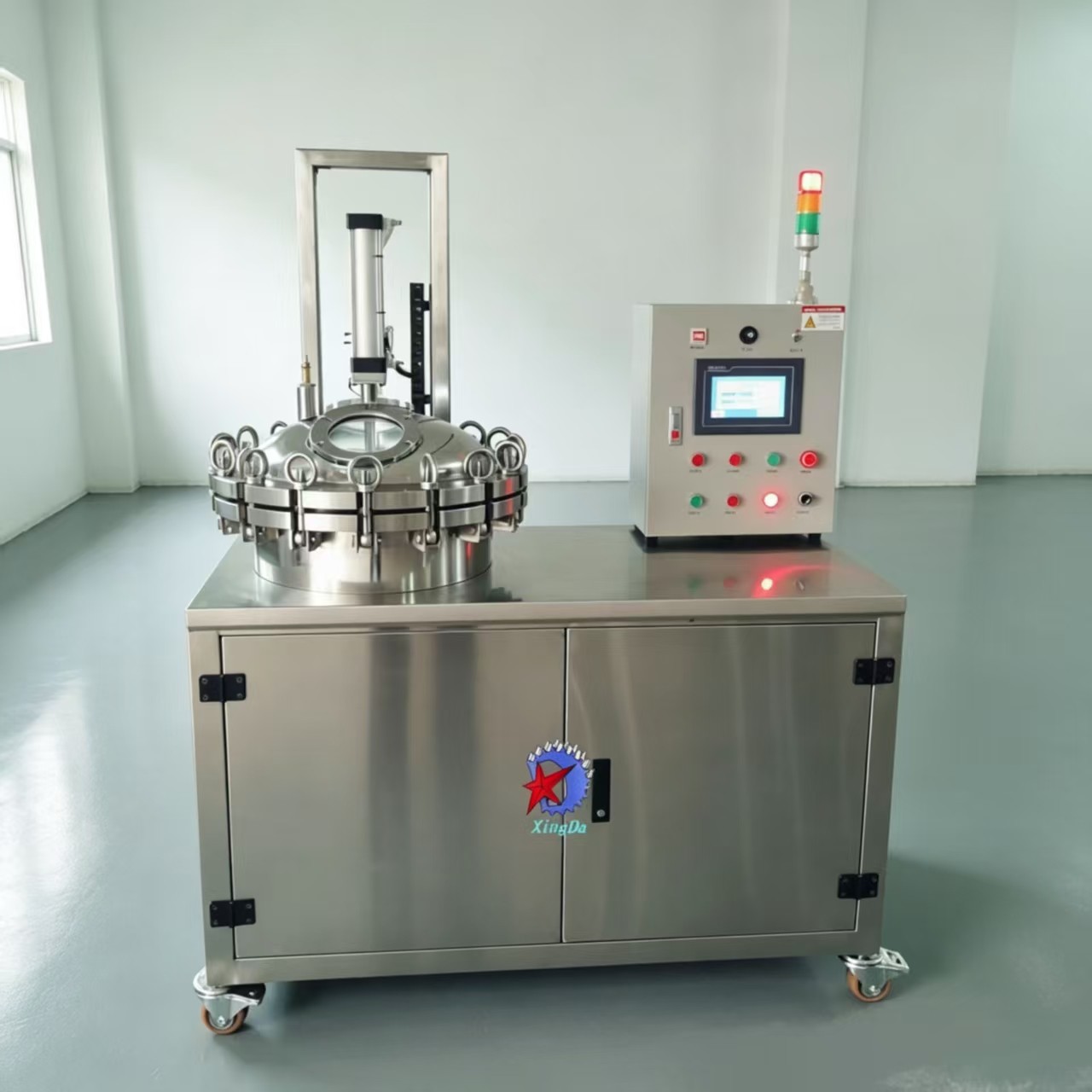

该套叠层电感真空压力浸润机可以当实验机使用，也可以当量产时使用；产品可以先抽真空，不浸漆，再真空浸漆，再滴漆，再二次产品抽真空。配多个容器，同时还能满足用户有多种漆液时，怕相互串染，影响品质的需求。容器大小最小可以做到 1-2L，最大可以 30L。
