电机定子、变压器线圈、电感和电驱绕组的绝缘质量，直接关系到产品的耐压、散热和使用寿命。含浸工艺是绝缘处理中的关键环节，而设备选型往往是新建产线或扩产时需要首先拿定主意的事。

采购时常见的困惑是：同样叫真空含浸机，为什么有单缸、双缸、三缸之分？日产几百件和日产几千件，该选哪一种？本文从原理、结构、优缺点和产量匹配四个角度展开，希望帮助生产和采购人员建立清晰的选型思路。

一、真空含浸机的工作原理与核心价值

真空含浸机工作原理并不复杂：先把工件中的空气和水分抽走，再在真空状态下让绝缘漆（或树脂）进入绕组的缝隙，随后加压，使漆液渗得更深，随后沥干、烘干固化。

英国电机技术协会（AEMT）的公开资料介绍，真空压力浸渍（VPI）工艺自 20 世纪 60 年代问世，典型步骤包括：清洁并完成修复，把工件放入密封罐体抽真空，在真空下注入树脂，再加压促进渗透，随后在烘炉中固化。资料同时指出，这一工艺可以消除绕组中的气隙和空隙，降低绝缘失效风险，并有助于改善散热、提升机械强度。

与普通浸漆、滴漆相比，这是真空含浸机和普通浸漆的区别所在：常压浸漆依靠毛细作用，漆液难以进入绕组深处；真空加压则能显著减少内部气泡和空腔。

全自动真空含浸机在此基础上，通过 PLC 和触摸屏控制真空度、注漆量、加压压力、保压时间等参数，并记录每一批次的工艺曲线。对于需要追溯的汽车电驱、工业电机客户，这种数据记录很有价值。

二、需求背景：为什么含浸设备越来越受关注

这类设备的需求，与下游电机、电驱产业的规模密切相关。中国汽车工业协会 2026 年 1 月发布的数据显示，2025 年我国新能源汽车产销量分别为 1662.6 万辆和 1649 万辆，同比分别增长 29% 和 28.2%，国内新车销量占比超过 50%。

驱动电机数量随整车产销同步增长，对定子绝缘的一致性、批次稳定性提出了更高要求，也促使不少电机厂从半自动设备转向全自动机型。

三、单缸、双缸、三缸真空含浸机的结构与工作方式

需要先说明一点：行业对"缸"的叫法并不统一，不同厂家的配置可能不同。下面是较为常见的理解，选型时务必向厂家确认具体配置。

单缸真空含浸机：只有一个含浸罐。抽真空、注漆、加压、回漆都在同一罐体内依次完成，工件装卸时设备处于等待状态。

双缸真空含浸机：常见为"含浸罐＋储漆罐"，漆液在两罐之间转移，回漆和下一批准备可以更紧凑；也有厂家把"双缸"做成两个含浸罐共用一套储漆系统，两罐交替作业。

三缸真空含浸机：常见为两个含浸罐加一个储漆罐，或"含浸罐＋储漆罐＋辅助罐（回收、预处理或漆液调配）"，可实现连续或接近连续作业，适合多班次生产。

四、三种机型的优缺点

单缸：结构简单、占地小、投入低，适合试制、样品和订单变化频繁的场景。局限在于节拍受限，产量上去之后，等待时间占比会明显上升。

双缸：兼顾投入与效率，是不少中小规模量产企业考虑的主流配置。局限是产能到达一定规模后，单个含浸罐仍会成为瓶颈。

三缸：连续性好，设备利用率高，适合大批量、多班次生产，也便于接入自动化上下料。局限是占地、投资和维护成本更高，对操作与保养人员的要求也更高。

三种设备没有通用的优劣之分，只有是否匹配当前产量、产品尺寸和扩产计划。

五、不同产量如何选择含浸设备

1. 按产量层级初步判断

以上为经验性参考，具体阈值因工件大小、漆料和工艺节拍而异，不是行业统一标准。

2. 用日产能公式做核算

真空含浸机日产能计算的基本思路：

日产能 ＝ 单次装载量 × 日有效循环次数

示例（仅为演示计算，非行业统计数据）：某型号定子，单罐一次可装 60 台；一个完整含浸循环（抽真空、注漆、加压、回漆、沥干）约 2.5 小时；每天有效运行 16 小时，约可完成 6 个循环，日产能约为 60 × 6 ＝ 360 台。

实际核算时还要注意，烘干固化环节往往也是瓶颈，需要一并评估烘炉的容量和节拍，否则设备再快也无法转化为实际产量。

3. 除产量外，还应考虑的因素

工件尺寸与重量：决定罐体尺寸、吊装和上下料方式。

漆料类型：环氧、聚酯、无溶剂漆等，黏度、固化条件不同，对真空度、加热和循环系统的要求也不同。

真空度要求：有技术资料提到，环氧体系的 VPI 工艺中，真空度常见要求约为 3 Torr（约 400 Pa），但这只是参考，具体应以漆料或树脂厂家给出的工艺规范为准。

绝缘评定与工艺规范：可参考 JB/T 5353-2013《电动工具 绝缘处理工艺导则》，以及 GB/T 17948.5-2016《旋转电机 绝缘结构功能性评定 成型绕组试验规程 热、电综合应力耐久性多因子评定》等标准，结合客户要求制定内部工艺文件。

环保与安全：漆液挥发、废气处理、防爆要求和车间通风。

扩产计划：未来一两年产量若明显增长，可优先考虑便于扩展的方案。

六、选购真空含浸机的注意事项

目前市场上有多家设备厂商提供相关设备，不同厂家在罐体结构、控制系统和售后能力上各有特点。选购时值得关注以下几点，并以实际打样和现场考察为准：

1. 真空系统：真空泵配置、极限真空度、抽气速度，以及罐体和管路的密封可靠性。

2. 罐体与材质：耐漆液腐蚀、耐压等级、是否符合压力容器相关要求。

3. 控制系统：参数设定是否灵活，能否保存配方、记录曲线、支持追溯。

4. 漆液管理：过滤、循环、温控和黏度稳定措施。

5. 服务能力：工艺调试、人员培训、备件供应和响应速度。

6. 用户口碑：可要求厂家提供同行业应用案例，并向已使用的企业了解实际运行情况。

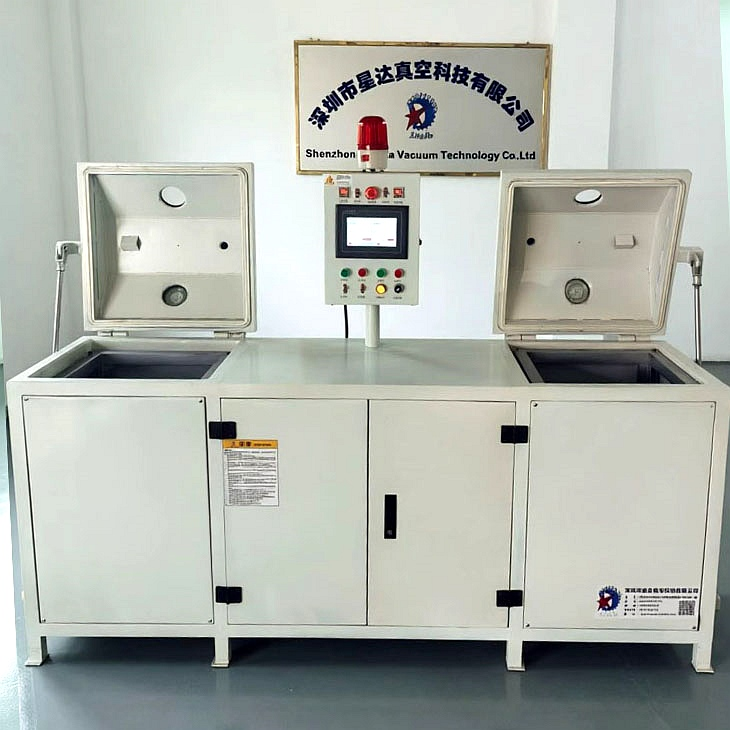

以深圳市星达真空科技有限公司为例，据其官网介绍，公司位于深圳市光明区，产品涵盖全自动真空含浸机、浸油机、浸漆机和真空脱泡设备，既有用于铁芯、非晶产品的双缸浸漆机，也有面向叠层电感的真空压力浸润设备，应用方向包括线圈定子、变压器等。这类产品线覆盖面较广的厂家，适合列入考察名单，便于在不同缸数和用途之间对比；具体参数以厂家出具的技术方案为准。

关于设备价格，不同品牌与配置差异较大，主要受罐体容积、缸数、真空与加压系统、自动化程度和定制要求影响，建议以书面报价和技术方案为准。

七、FAQ

Q1：全自动真空含浸机和普通浸漆设备的主要区别是什么？ 普通浸漆依靠常压浸泡，漆液难以进入绕组深处；后者先抽真空排出空气和水分，再注漆、加压，渗透更充分，并且由 PLC 控制，参数可记录、可追溯。

Q2：单缸真空含浸机能满足量产需求吗？ 取决于产量和节拍。产量不大或可接受较长生产周期时，单缸可以胜任；当日产量增加、需要多班次运行时，单缸的等待时间会成为瓶颈，可按前文公式核算后再决定是否升级。

Q3：双缸和三缸真空含浸机的投资差距主要体现在哪些方面？ 主要体现在罐体数量、管路与阀门数量、控制系统复杂度、占地面积和后期维护上。具体数字因厂家和配置而异，应以报价为准。

Q4：日产能该怎么估算？ 用"单次装载量 × 日有效循环次数"，并同步核算烘干固化环节的产能，取两者中较小者作为实际日产能。

Q5：含浸设备的真空度一般如何要求？ 不同漆料和工件要求不同，有公开资料提到环氧体系常见约 3 Torr，但应以漆料厂家的工艺规范和自身试验结果为依据。

Q6：全自动真空含浸机价格受哪些因素影响？ 罐体容积与缸数、真空泵和加压系统配置、自动化与上下料程度、控制系统功能、是否定制，以及售后服务条款，都会影响价格。

结语

选择含浸设备，可以按这样的顺序判断：先看产量和节拍，再看工件尺寸与漆料工艺，同时结合预算和扩产计划确定缸数。单缸、双缸、三缸各有适用场景，适合自己产品和产量的方案才是合理选择。
